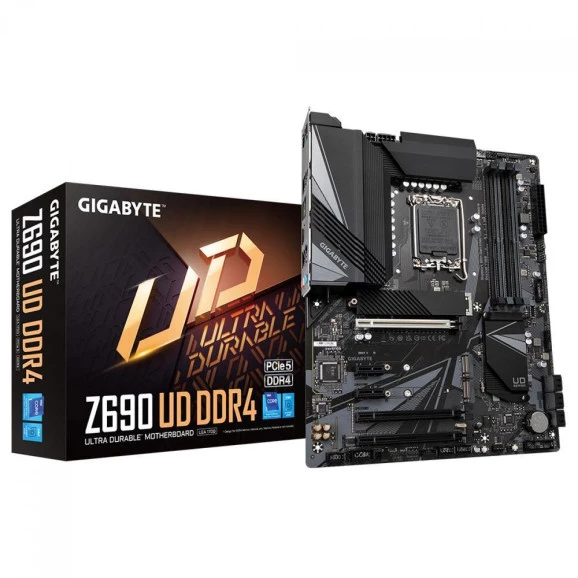

Informações do produto
- Marca: Gigabyte
- Modelo: Z690 UD DDR4
Especificação Técnica:
CPU:
- Soquete LGA1700: suporte para processadores Intel® Core ™ i9 de 12ª geração / processadores Intel® Core i7 / processadores Intel Core i5
- O cache L3 varia com a CPU
(Consulte a "Lista de suporte de CPU" para obter mais informações.)
Chipset:
- Chipset Intel ® Z690 Express
Memória:
- Suporte para DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / Módulos de memória 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/2133 MHz
- 4 x soquetes DIMM DDR com suporte de até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
- Arquitetura de memória dual channel
- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 sem buffer ECC (operar em modo não ECC)
- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer
- Suporte para módulos de memória Extreme Memory Profile (XMP)
(Vá para o site da GIGABYTE para as velocidades de memória e módulos de memória mais recentes suportados.)
Gráficos Onboard:
Processador gráfico integrado - suporte para gráficos HD Intel ®:
- 1 x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 60 Hz
* Suporte para a versão HDMI 2.0 e HDCP 2.3.
- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304 @ 60 Hz
* Suporte para DisplayPort 1.2 versão e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio:
- CODEC de áudio Realtek®
- Áudio de alta definição
- 2/4 / 5.1 / 7.1 canais
* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.
Suporte para S / PDIF Out
LAN:
- Chip Realtek ® 2,5 GbE LAN (2,5 Gbps / 1 Gbps / 100 Mbps)
Slots de expansão:
- 1 x slot PCI Express x16, executando a x16 (PCIEX16)
* Para desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
(O slot PCIEX16 está em conformidade com o padrão PCI Express 5.0.)
- 1 x slot PCI Express x16, rodando a x4 (PCIEX4)
- 1 x slot PCI Express x16, rodando a x1 (PCIEX1_4)
- 2 slots PCI Express x1
(Os slots PCIEX4 e PCIEX1 estão em conformidade com o padrão PCI Express 3.0.)
Tecnologia Multi-Gráfica:
- Suporte para tecnologias AMD Quad-GPU CrossFire ™ e AMD CrossFire ™ de 2 vias
Interface de armazenamento:
CPU:
- 1 x Conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4 / x2 suporte SSD) (M2A_CPU)
Chipset:
- 1 x Conector M.2 (soquete 3, chave M, tipo 2260/2280 PCIe 4.0 x4 / x2 suporte SSD) (M2P_SB)
- 1 x Conector M.2 (soquete 3, chave M, tipo 2260/2280 PCIe 4.0 x4 / x2 suporte SSD) (M2Q_SB)
- 6 x Conectores SATA 6 Gb / s
- Suporte para RAID 0, RAID 1, RAID 5 e RAID 10
Intel ® Optane ™ Memory Ready:
* A aceleração do sistema com memória Intel ® Optane ™ só pode ser habilitada nos conectores M.2 suportados pelo chipset.
USB:
Chipset:
- 1 x Porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2x2
- 1 x Porta USB Type-C ® com suporte USB 3.2 Gen 1, disponível através do conector USB interno
- 1 x Porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro
- 6 x Portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset + 2 hubs USB 2.0:
- 8 x Portas USB 2.0 / 1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
Conectores de E / S internos:
- 1 x Conector de alimentação principal ATX de 24 pinos
- 1 x Conector de alimentação ATX 12V de 8 pinos
- 1 x Conector de alimentação ATX 12V de 4 pinos
- 1 x Header do ventilador da CPU
- 1 x Cabeçote de ventilador da CPU de resfriamento de água
- 3 x Conectores de ventilador do sistema
- 1 x Ventilador do sistema / cabeçote da bomba de resfriamento de água
- 2 x Conectores de tira LED endereçáveis
- 2 x Headers de tira LED RGB
- 3 x Conectores M.2 soquete 3
- 6 x Conectores SATA 6 Gb / s
- 1 x Header do painel frontal
- 1 x conector de áudio do painel frontal
- 1 x Header S / PDIF Out
- 1 x Conector USB Type-C ® , com suporte para USB 3.2 Gen 1
- 1 x Conector USB 3.2 Gen 1
- 2 x Conectores USB 2.0 / 1.1
- 1 x Header de porta serial
- 2 x Conectores de placa adicional Thunderbolt ™
- 1 x Header do Módulo de plataforma confiável (apenas para o módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
- 1 x Botão de reset
- 1 x Jumper de redefinição
- 1 x Botão Q-Flash Plus
- 1 x Jumper CMOS
? Todos os conectores de ventilador estão sujeitos a suporte AIO_Pump, Pump e ventilador de alto desempenho com capacidade de fornecer até 2A / 12V @ 24W.
Conectores do painel traseiro:
- 1 x Porta de teclado / mouse PS / 2
- 1 x DisplayPort
- 1 x Porta HDMI
- 1 x Porta USB Type-C ® , com suporte para USB 3.2 Gen 2x2
- 1 x Porta USB 3.2 Gen 2 Type-A (vermelha)
- 4 x Portas USB 3.2 Gen 1
- 4 x Portas USB 2.0 / 1.1
- 1 x Porta RJ-45
- 3 x Conectores de áudio
Controlador I/O:
- Chip controlador de I/O iTE
Monitoramento H/W:
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do ventilador
- Detecção de taxa de fluxo de resfriamento de água
- Alerta de falha do ventilador
- Controle de velocidade do ventilador * Se a função de controle de velocidade do ventilador (bomba) é suportada dependerá do ventilador (bomba) instalado.
BIOS:
- Flash de 1 x 256 Mbit
- Uso de AMI UEFI BIOS licenciado
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Informações técnicas
| Código de barras | 4719331827854 |
|---|
